Kurbel für die Drehbank

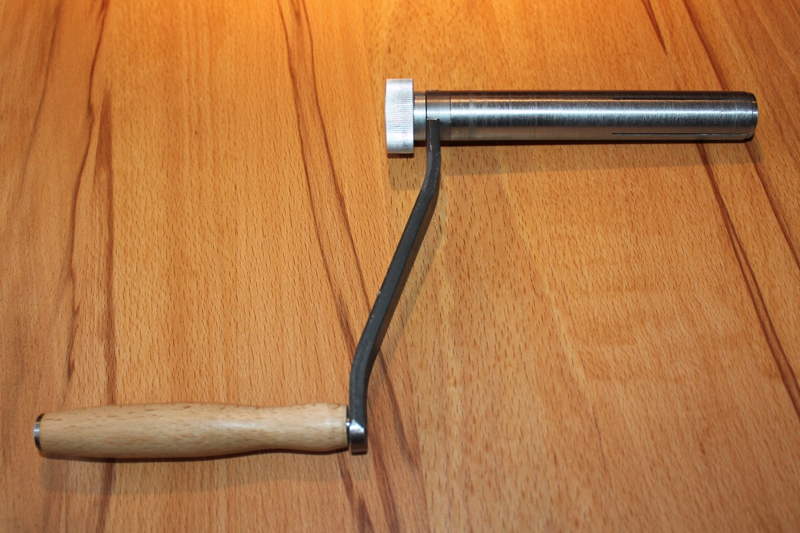

Dies ist ein Bauvorschlag für eine Handkurbel zur Verwendung an der Drehbank.
Eine solche Kurbel ist sinnvoll zum Gewindeschneiden, wenn Gewinde bei beengten Platzverhältnissen, z.B. gegen eine Schulter oder im Inneren einer Hülse gedreht werden sollen und daher der Betrieb mit Motor riskant ist oder man schlicht schlecht sieht. (das Nachlaufen des Motors kann bei Unachtsamkeit schnell dazu führen, dass der Gewindeschneidstahl gegen den Anschlag fährt)

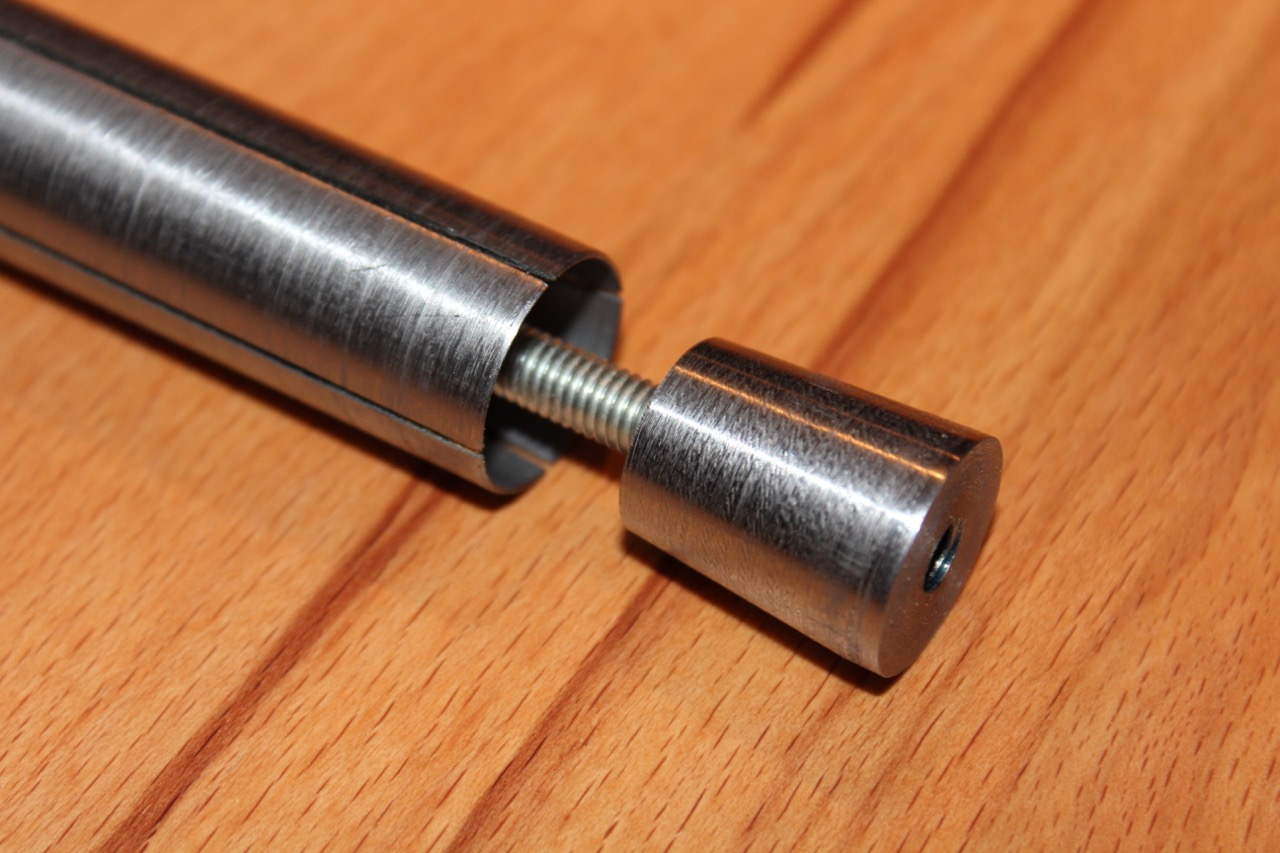

Die Kurbel wird antriebsseitig in die Hohlspindel der Drehbank geschoben und mit einer Klemmung, bestehend aus einem beweglichen Konus und einer passend dazu aufgebohrten Hülse fixiert. Der Konus wird dazu mit einem Handrad über eine Gewindestange in die Hülse gezogen und spreizt damit die geschlitzte Hülse.

Hinweise zum Bau

Die Hülse war im früheren Leben ein Wasserrohr aus der Installation, die Endkappe zur Aufnahme der Kurbel und der Kurbelarm bestehen aus gewöhnlichem Baustahl (ST37/S235). Die Endkappe selber ist mit 2-Komponenten Kleber in die Hülse eingeklebt und zusätzlich mit einem Stück 6mm Rundstahl gesichert. Das sollte auch bei größerer Krafteinwirkung ein Verdrehen sicher verhindern.

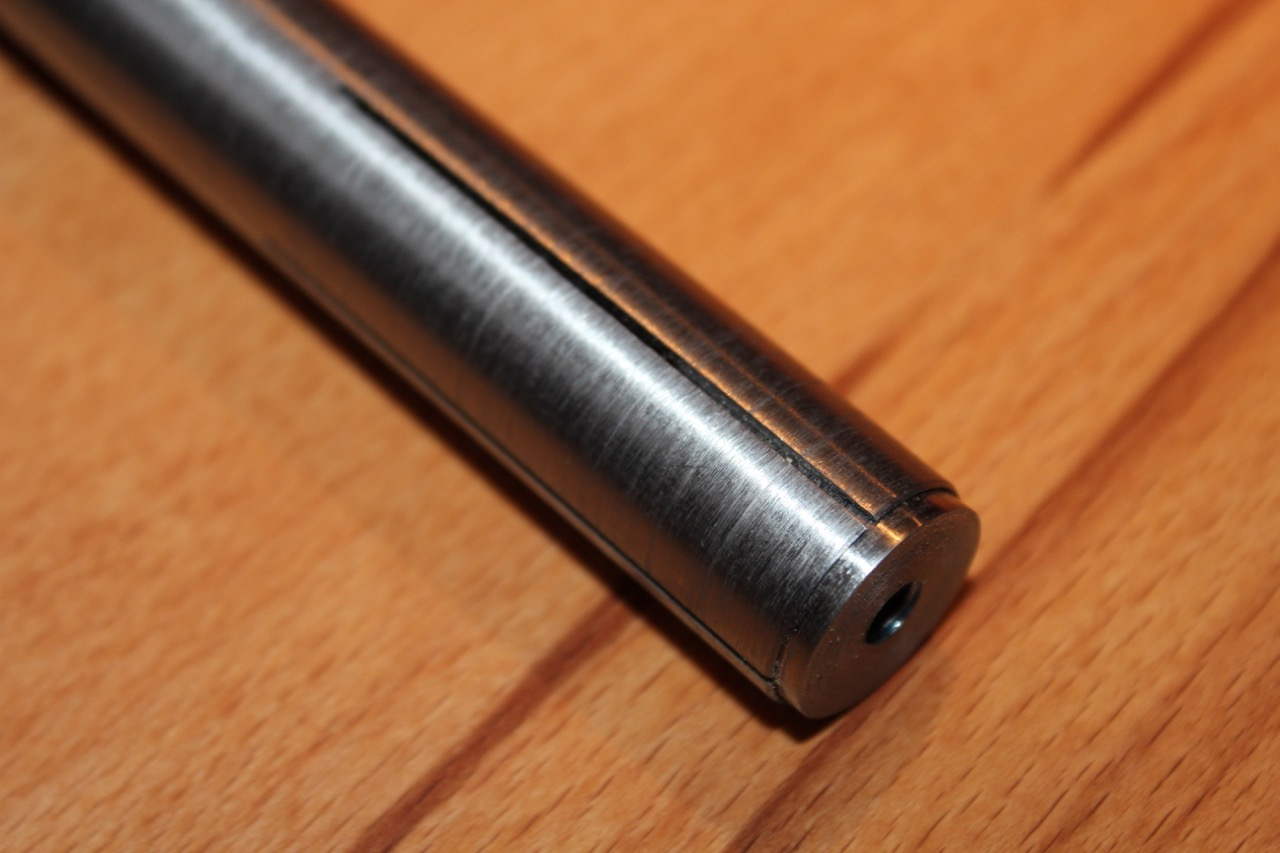

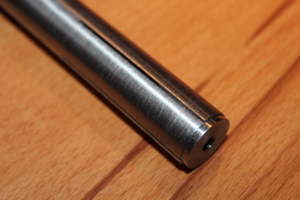

Die Hülse wurde mit einer 1mm Kreissäge 4-fach geschlitzt, der Konus ist mit 5 Grad ausgelegt.

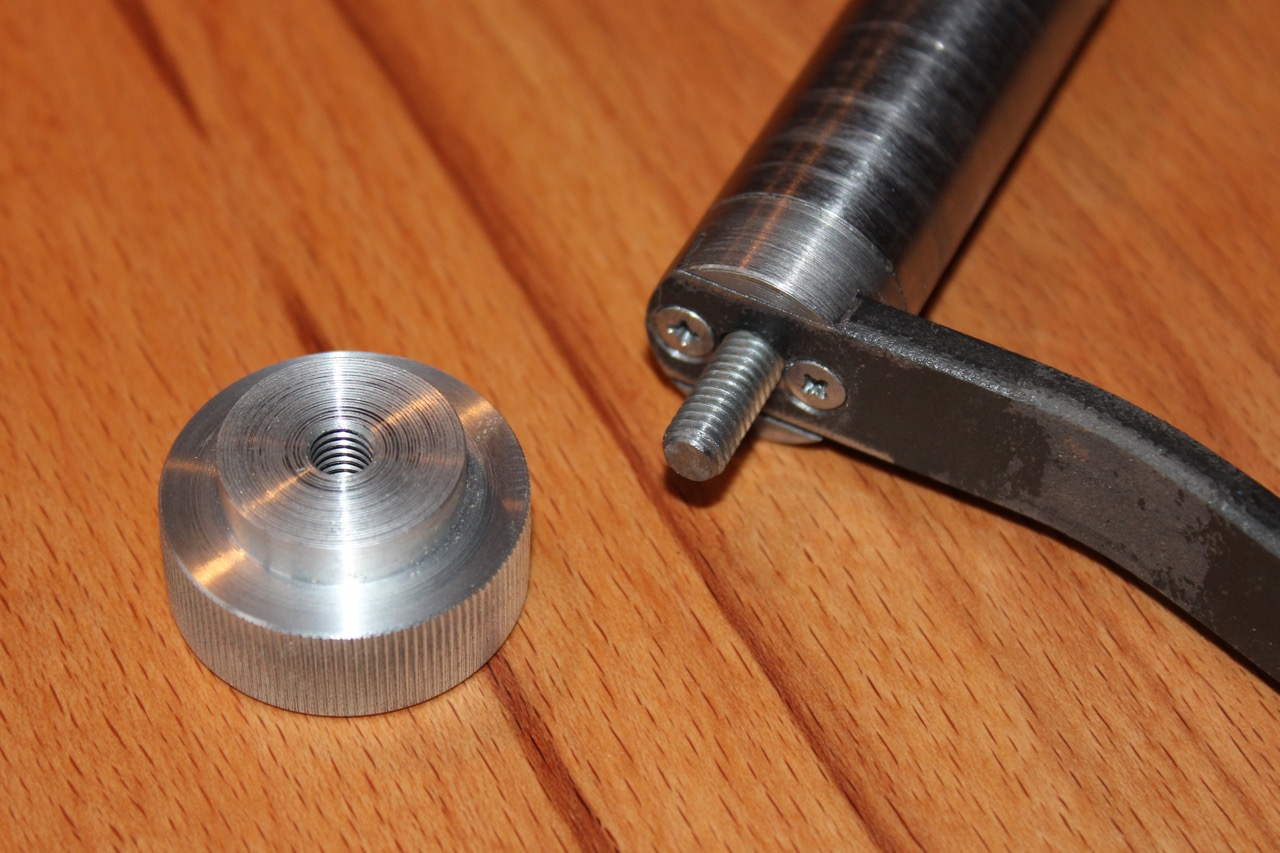

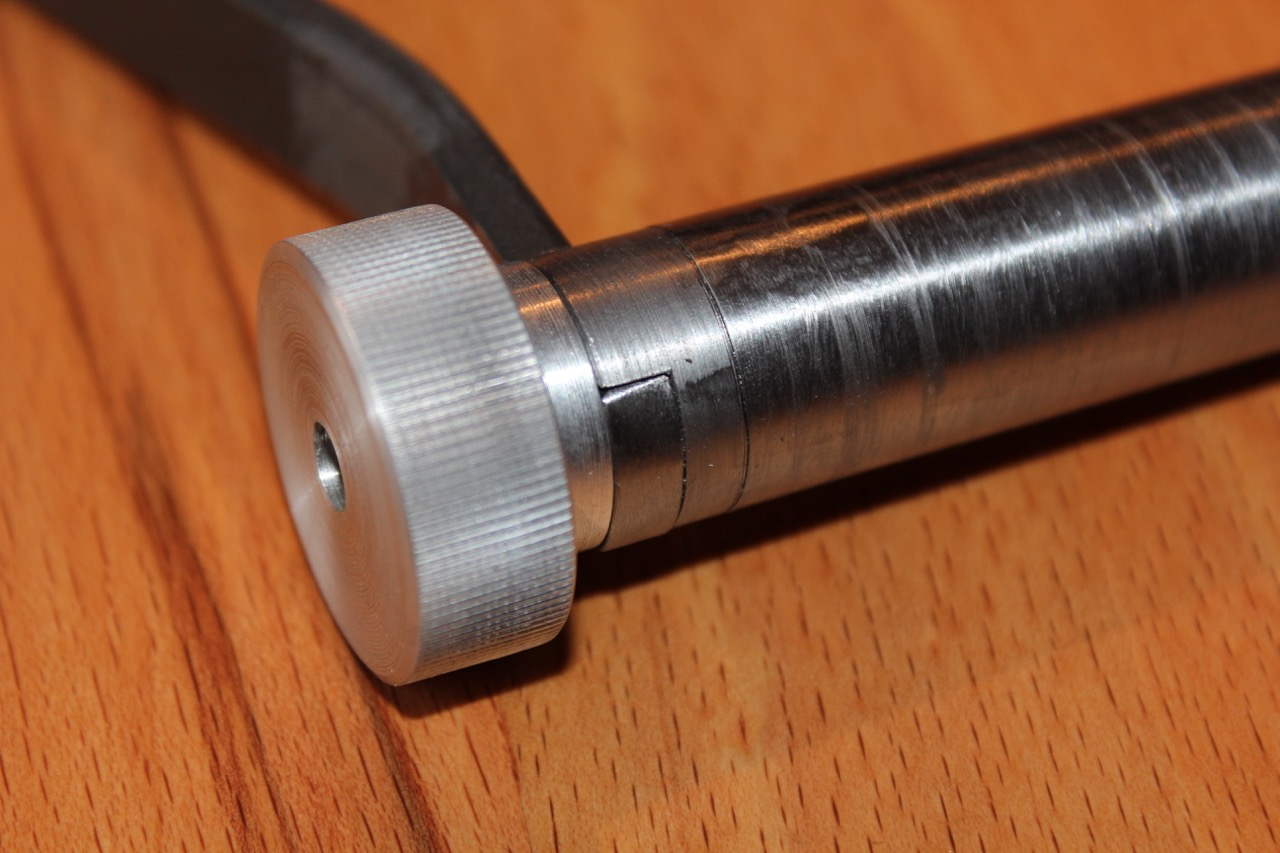

Das Handrad zum Fixieren ist aus Aluminium gedreht und zieht den Konus über eine Gewindestange M6 in die Hülse. Die Gewindestange wurde im Konus mit einem Tropfen Schraubensicherung fixiert.

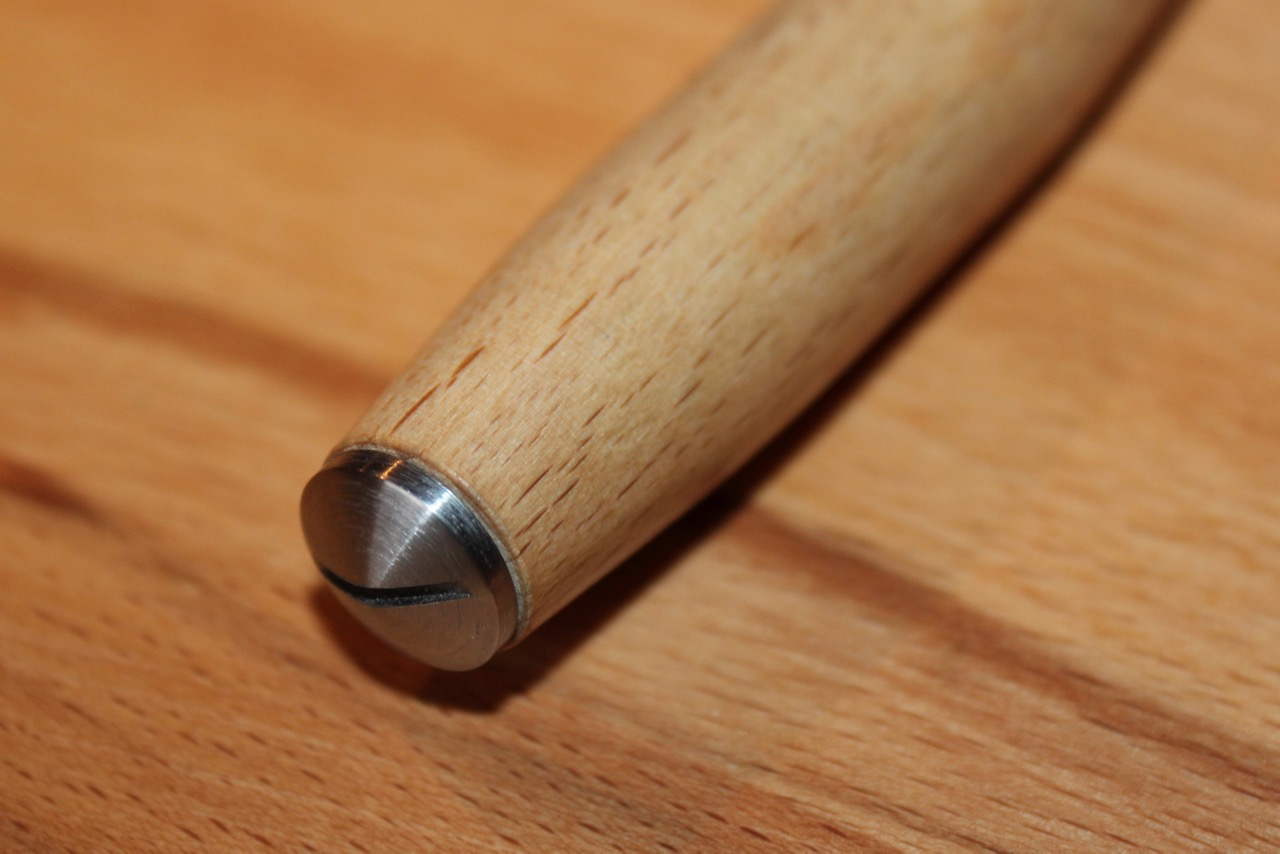

Der Handgriff wurde auf der Drechselbank aus Hartholz (im Prototyp kam Buche zum Einsatz) gefertigt und dreht frei auf einer 8mm Welle, die mit einem Gewinde in den Kurbelarm eingeschraubt ist. Am freien Ende des Handgriffs sichert eine Schraube den Handgriff vor dem Abrutschen.

Anwendung

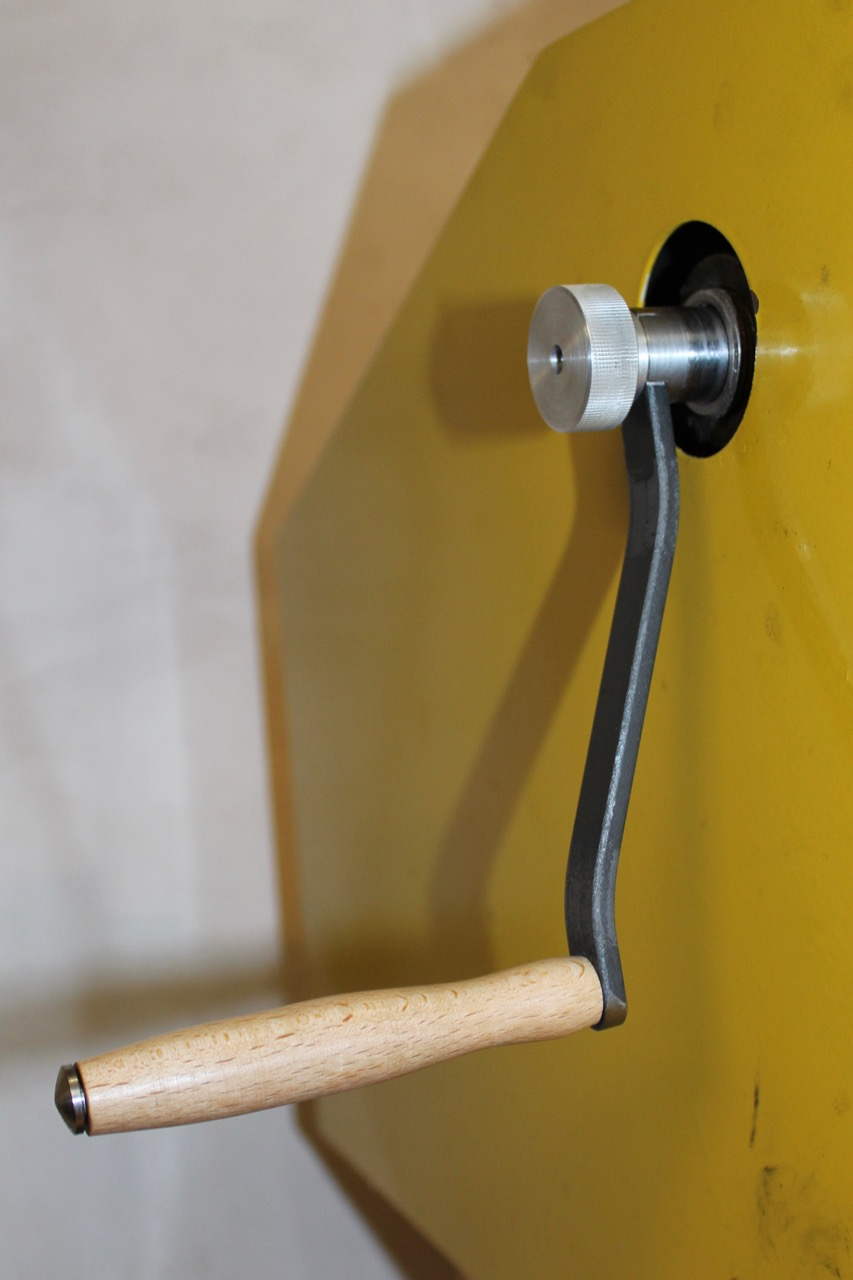

Die Kurbel wird einfach von links in die Hohlspindel gesteckt und mit dem Handrad handfest angezogen. Zum Lösen reicht eine halbe Umdrehung des Handrades gegen den Uhrzeigersinn und ein beherzter Schlag mit dem Handballen in Richtung Reitstock, so dass sich die Klemmung löst.

Bilder:

Downloads:

Zeichnung in pdf

Für die Funktion und Eignung für die eigenen Ansprüche kann ich trotz sorgfältiger Prüfung keine Gewährleistung übernehmen. Nachbau und Nutzung also auf eigenes Risiko!
